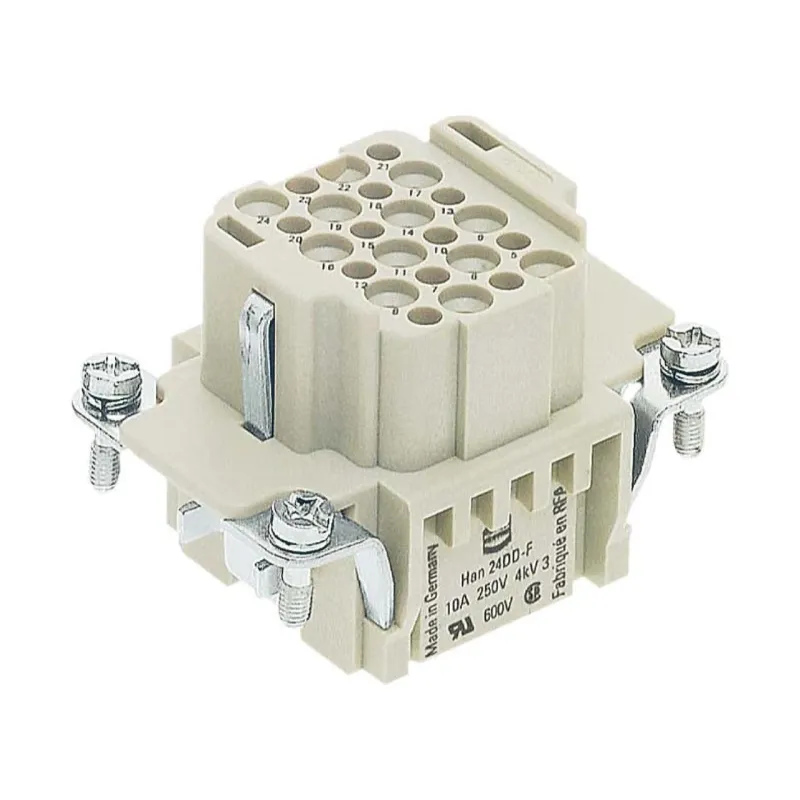

HARTING WKŁADKA STYKOWA HAN® DD 24-PIN ŻEŃSKA 10A 250V

Wkładka stykowa HARTING 24-pinowa z serii Han® DD w wersji żeńskiej to wysokiej jakości komponent do złączy przemysłowych, dedykowany do pracy w wymagających aplikacjach. Dzięki zaciskowemu sposobowi podłączenia umożliwia pewne i szybkie przyłączenie przewodów o przekroju do 2,5 mm², a wytrzymała konstrukcja zapewnia ponad 500 cykli łączeniowych.

Najważniejsze cechy

• Rodzaj: wkładka stykowa żeńska
• Seria: Han® DD
• Liczba kontaktów: 24 piny + PE
• Rozmiar: 6 B
• Metoda przyłączenia: zaciskowe
• Prąd znamionowy: 10 A
• Napięcie znamionowe: 250 V
• Znamionowe napięcie udarowe: 4 kV
• Przekrój przewodu: 0,14 ... 2,5 mm²
• Kontakt ochronny (PE): tak, śruba PE M4
• Trwałość mechaniczna: ≥ 500 cykli łączeniowych
• Materiał wkładu: poliwęglan (PC), klasa palności UL 94 V-0
• Kolor: RAL 7032 (szary żwirowy)

Zastosowanie

Żeńska wkładka Han® DD 24-pin znajduje szerokie zastosowanie w:

• panelach sterowniczych i szafach rozdzielczych,
• systemach automatyki przemysłowej,
• maszynach i liniach produkcyjnych,
• kolejnictwie – zgodność z normą EN 45545-2 (ochrona przeciwpożarowa).

Informacje techniczne

• Zakres temperatury pracy: -40 ... +125 °C
• Rezystancja izolacji: >10¹⁰ Ω
• Stopień zanieczyszczenia: 3
• Napięcie znamionowe UL/CSA: 600 V
• Moment dokręcający: 1,2 Nm
• Certyfikaty: UL, CSA, DNV GL
• Zgodność: RoHS, REACH, ELV
• Propozycja Kalifornijska 65: Nikiel
