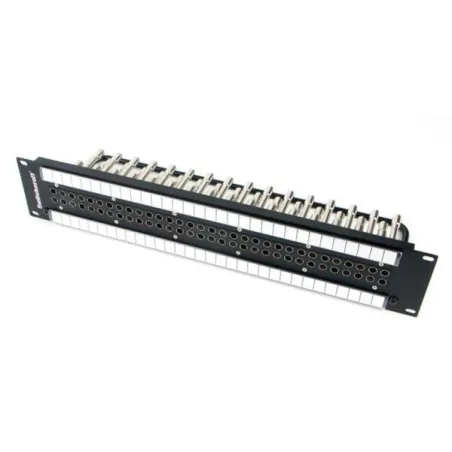

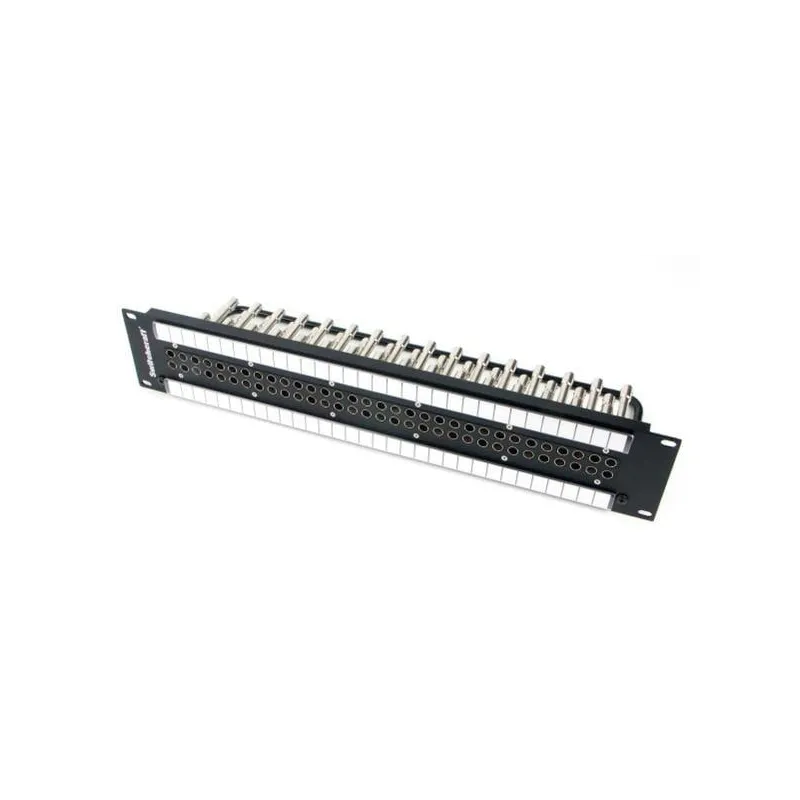

Model Switchcraft MVP34K175T to panel krosowniczy wideo o wysokiej rozdzielczości, zaprojektowany do profesjonalnych zastosowań w branży nadawczej i produkcyjnej. Jest to panel o wysokości 1U (1,75 cala) z konfiguracją 2x32, co oznacza dwie rzędy po 32 gniazda. Panel jest w pełni normalizowany i zakończony rezystancją 75 omów

Cechy:

• Spełnia specyfikacje SMPTE 424M-2006,
• Oceniony na 3 GHz,
• Wytrzymały drążek do opasek kablowych,
• Duże etykiety z oznaczeniami Kwik-Change

Dane techniczne:

• Izolatory bnc: teflon
• Siłowniki: termoplastyczne, z normą ul 94v-0
• Spełnia specyfikację hdtv smpte 292m; szerokość pasma: 3 ghz
• Środowiskowy:
• Temperatura
• Temperatura pracy: -40 c do 65 c
• Przechowywanie: -40 c do 65 c
• Wstrząs termiczny: wg mil-std-202, metoda 107
• Charakterystyczna impedancja: 75 omów
• Strata zwrotu: patrz wykres
• Oporność styku: mniej niż 50 miliohmów
• Rezystancja końcowa: 75 omów 1% (tylko mvj75t i mvjn75t)
• Przewód środkowy: akceptuje średnicę kołka .048
• Mechaniczny:
• Wstrząs mechaniczny: na mil - std 202, metoda 213, warunki testu i
• Cykl życia: 30 000 min.
• Wibracje: na mil - std 202, metoda 201
• Tworzywo:
• Obudowa: stop cynku, niklowany
• Styki centralne: stop miedzi, złocony
• Styki przełączające: stop miedzi, złocony
• Styki uziemiające: stop miedzi, złocony
• Wilgotność i wilgotność powietrzna: według mil-std-202, metoda 106
